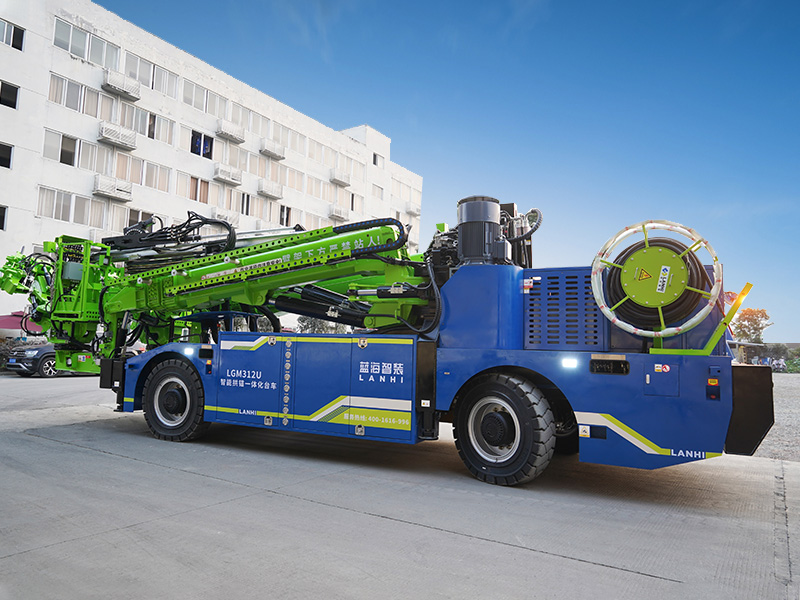

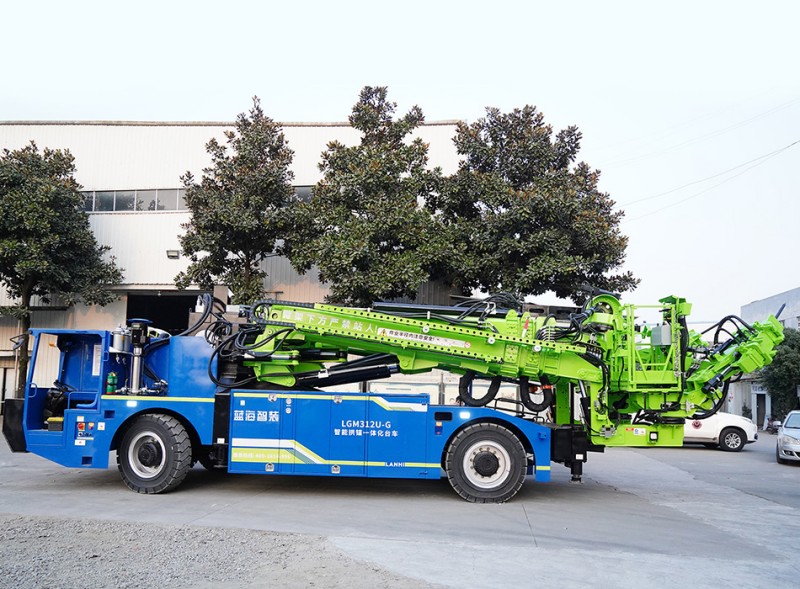

Описание продукции

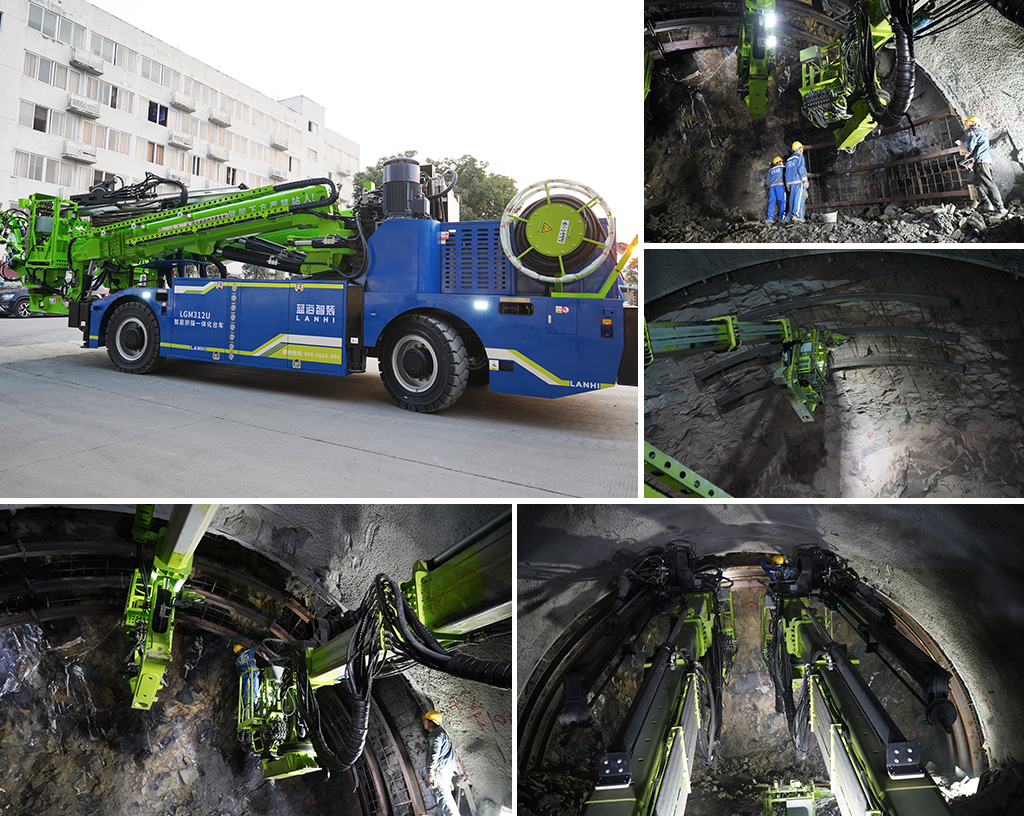

◆ Интегрированная арка и анкер: Объединяет такие функции, как измерение и установка точек, подземные работы, установка арки, установка анкерной сетки, расширенная опора, конструкция системного анкерного стержня и затирка анкерных стержней (опционально).
◆ Расширяемая корзина: Большое пространство и высокая безопасность, подходит для установки анкерных стержней и помощи в зарядных операциях.

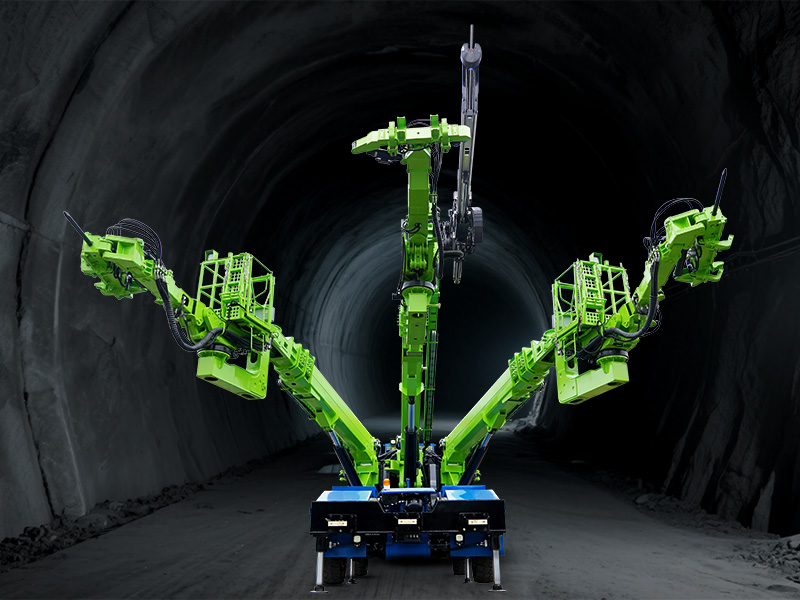

◆ Безопасность и экономия времени: Три руки, три захвата и две корзины; Средний рычаг имеет максимальную грузоподъемность 2 тонны. Дистанционное управление в сочетании с несколькими сборными и складными арочными установками может выполнить установку арки примерно за 1 час, что эффективно повышает эффективность и безопасность работы.
◆ Рычаг для одного анкерного стержня: Максимальная глубина бурения 4,6 метра, возможность одновременной установки арки и работы с анкерной штангой в ноге.
◆ Экономия труда: 4 человека могут выполнять процессы установки арки, системного анкерного стержня и операций по затирке швов.
◆ Вспомогательные функции: Двустороннее рулевое управление, четырехколесное рулевое управление, оснащенное молотом и сварочным аппаратом, может справляться с подземными земляными и сварочными работами, облегчая операторам освоение работы.
◆ Интеллектуальный (опционально): Визуальное построение, определение местоположения в реальном времени с помощью приложения, мониторинг в режиме реального времени, расследование скрытых опасностей, синхронизация команд, удаленный мониторинг и другие функции управления облаком.
Технический параметр
| Параметр | Ценность |
|---|---|
| Транспортные размеры (Д * Ш * В) | 11360×3250×3355mm |
| Общий вес | 36t |
| Мощностью | 138,5 kW (Национальная IV) |
| Установленная электрическая мощность | 92kW |
| Режим работы | Электрическая конструкция + прогулочные и аварийные с дизельным двигателем |
| Режим управления | Беспроводной пульт дистанционного управления + ручное управление |
| Рабочее напряжение | 380 V |
| Рабочий диапазон (ширина х высота) | 17×12 m |
| Параметры шасси | |
| Форма шасси | Действующее шасси |
| Режим вождения | Двустороннее движение (передняя и задняя двойные кабины) |
| Методы вождения и рулевого управления | Полный привод, рулевое управление на четыре колеса |
| Минимальный дорожный просвет | 380mm |
| Максимальный уклон | 36% |
| Радиус поворота | 15 m (два колеса)/8 m (четыре колеса) |
| Максимальная скорость | 15 km/h |
| Угол въезда/съезда | 15.4°/15.7° |
| Параметры поддержки рук | |
| Режим поддержки рук | Двухступенчатый телескопический |
| Количество опоры для рук | 3 |
| Режим подвесной корзины | Расширяемая |
| Количество подвесных корзин | 2 |
| Количество захватов | 3 |
| Максимальная грузоподъемность среднего рычага | 2t |
| Максимальная грузоподъемность левого и правого рычагов | 1,5 t |
| Параметры бурения горных пород | |
| Количество перфораторов | 1 |
| Мощность перфораторов | 18kW |
| Передний луч | 5590 mm (опционально 6200/4990 mm) |
| Бурильная труба | 4305 mm (опционально 4915/3700 mm) |
| Максимальная глубина бурения | 4 m (опционально4,6 m/3,4 m) |
| Диаметр сверления | Ф41~$102mm |
| Параметры воздушного компрессора | |
| Объем выгрузки | 0.4m³/min |
| Давление нагнетания | 0.8MPa |
| Параметры насоса | |
| Расход | 4 m³/h |
| Давление | 15.3bar |
| Пристройка | |
| Сварочные аппараты | 3 sets |
| Отбойные молотки | 2 sets |
| Система тампонажной затирки | Параметры |
